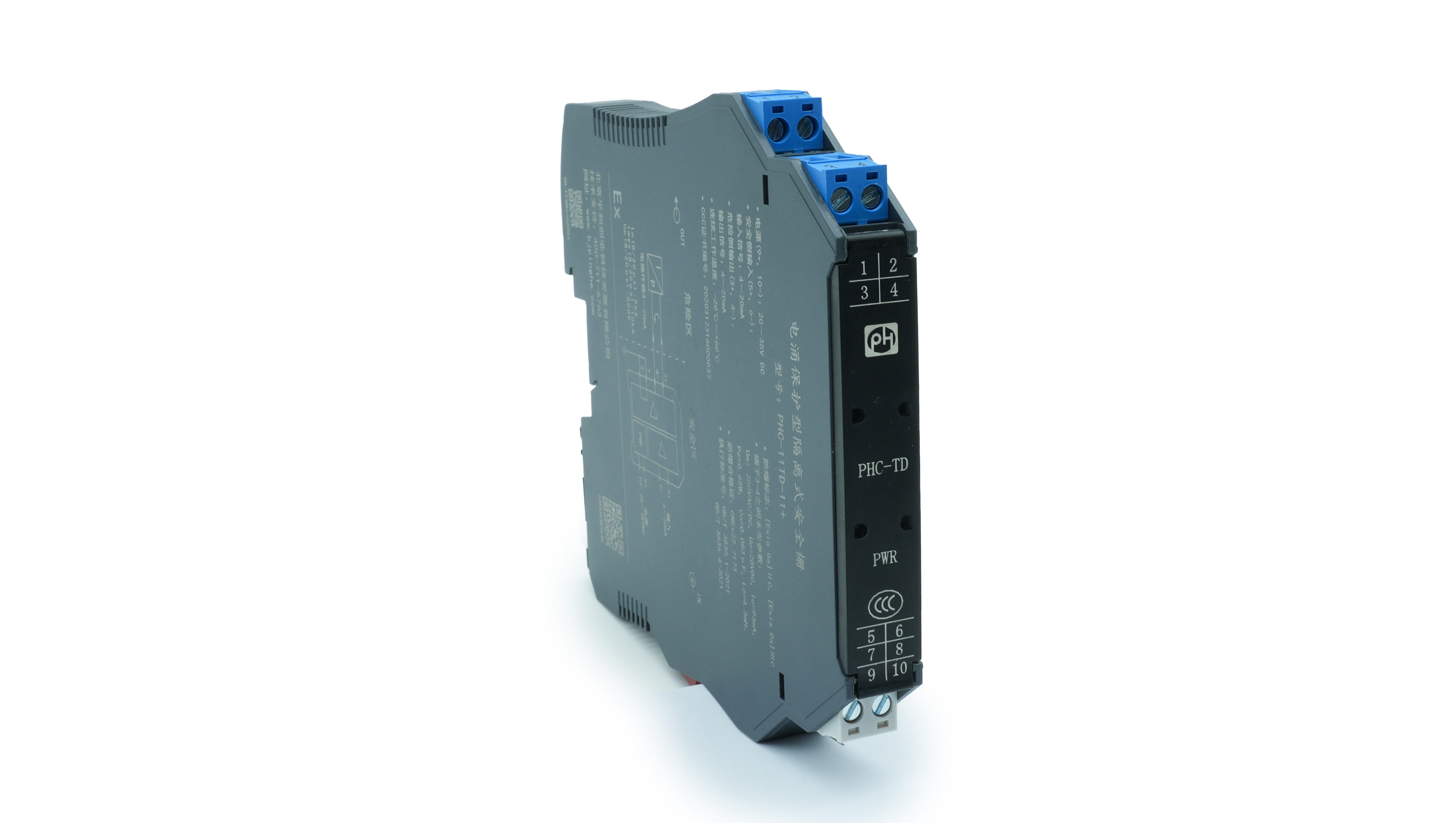

PHC-22TD-1111
二入二出 模擬量輸出 隔離式安全柵
-
通道數：
二進二出
-
輸入：
4-20mA(HART)
-
輸出：
4-20mA(HART)
模擬量輸入隔離式安全柵
PHC-22TD-1111 二入二出
輸入: 4~20mA (HART數字信號)
PHC-22TD-1111 二入二出
輸入: 4~20mA (HART數字信號)
輸出: 4~20mA (HART數字信號)
概述
模擬量輸出隔離式安全柵，可實現將安全區儀表的4~20mA信號隔離傳輸?shù)轿ｋU區，驅動現場的閥門定位器、電/氣轉換器等設備，同時支持HART數字信號雙向傳輸。
概述
模擬量輸出隔離式安全柵，可實現將安全區儀表的4~20mA信號隔離傳輸?shù)轿ｋU區，驅動現場的閥門定位器、電/氣轉換器等設備，同時支持HART數字信號雙向傳輸。
該產品需獨立供電，電源、輸入、輸出三端隔離。
| 輸入信號 | 4~20mA（HART) |
|---|---|
| 輸出信號 | 4~20mA（HART) |
| 負載電阻 | 20mA輸出時, 0~800Ω (可定制) |
| 供電電壓 | 18~35V DC |
| 電源功耗 |
≤90mA (24V DC供電, 20mA輸出時)
|
| LED指示燈 | 綠色：電源指示 |
| 適用現場設備 | 閥門定位器，電/氣轉換器 |
| 輸出精度 | 0.1%F.S（典型值：0.05%F.S） |
| 響應時間 | 2ms達到最終值的90% |
| 溫度漂移 | 0.005%F.S/C |
| 溫度參數 | 工作溫度：-20℃-+60℃，存儲溫度：-40℃-+80℃ |
| 空氣相對濕度 | 10%~95%RH無凝露 |
| 絕緣強度 |
本安端與非本安端（≥3000VAC/min）； 電源與非本安端之間（≥1500VAC/min) |
| 絕緣電阻 | ≥100MΩ（輸入/輸出/電源間） |
| 電磁兼容性 | 符合IEC 61326-1（GB/T 18268），IEC 61326-3-1 |
| 導線要求 | 橫截面≥0.5mm2 ; 絕緣強度≥500V |
| 適用的現場設備 | 閥門定位器，電/氣轉換器 |
| 安裝場所 | 安裝在安全區，可與高處于0區, IIC, 20區, IIIC 危險場所的本案儀表連接 |
| 外形尺寸 | 厚12.5mm×寬108mm×高118mm |
| 功能安全認證 | SIL3 符合 IEC61508 |
| 防爆標志 |
[Exia Ga] IIC [Exia Ga] III C
|
| 防爆標準 | GB/T 3836.1-2021 GB/T 3836.4-2021 |
| 認證參數（端子1-2, 3-4之間） | Um=250V AC/DC, Uo=28V DC, Io=93mA, Po=0.65W, Co=0.083uF, Lo=4.2mH |
| 認證機構 | 國家防爆電氣產品質量監督檢驗中心CQST認證 |
