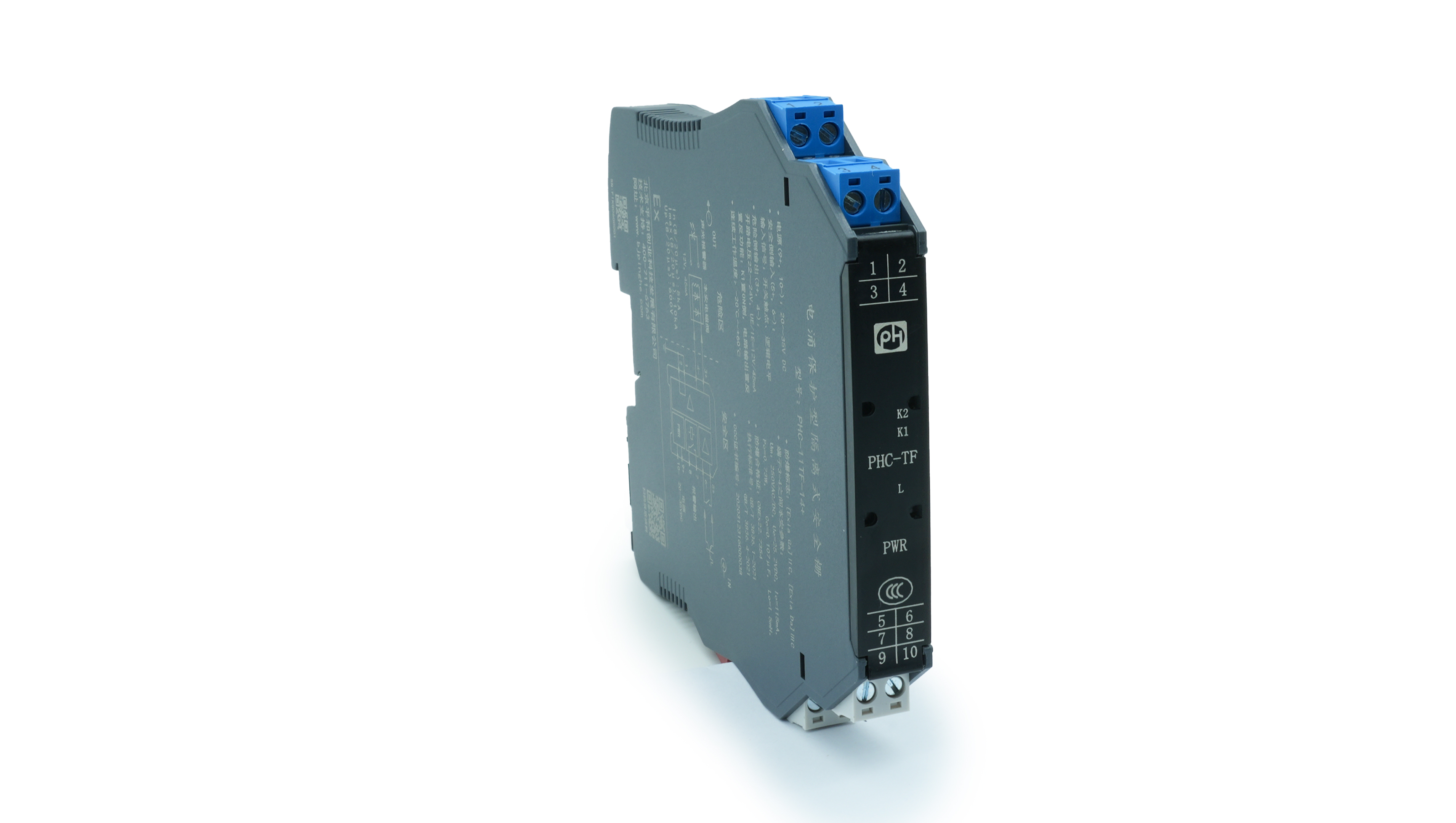

PHC-11TF-16
一入一出 開關量輸出 隔離式安全柵
-
通道數：
一進一出
-
輸入：
觸點及邏輯電平
-
輸出：
開關量驅動
開關量輸出隔離式安全柵
一入一出
輸入: 開關觸點、邏輯電平
一入一出
輸入: 開關觸點、邏輯電平
輸出: 12V/60mA驅動
概述
開關量輸出隔離式安全柵，通過安全區的觸點開關、邏輯電平信號控制，驅動危險區的現場本安設備。從而控制電磁閥、聲光報警器等。信號狀態指示燈設紅黃雙色，報警顯示紅色，輸出電磁閥等工作顯示黃色。
開關量輸出隔離式安全柵，通過安全區的觸點開關、邏輯電平信號控制，驅動危險區的現場本安設備。從而控制電磁閥、聲光報警器等。信號狀態指示燈設紅黃雙色，報警顯示紅色，輸出電磁閥等工作顯示黃色。
該產品需獨立供電，電源、輸入、輸出三端隔離。
| 輸入信號 | 開關觸點，邏輯電平 |
|---|---|
| 開路電壓 |
22~24V DC，UE/IE=12V |
| 置反功能 | K1置ON側，電路輸出置反 |
| 供電電壓 | 18~35V DC |
| 電源功耗 |
24V供電 ≤100mA (12V/60mA配電時） |
| LED指示燈 |
綠色: 電源指示 黃色: 輸出繼電器正常工作狀態 |
| 報警繼電器功能 |
撥碼開關K2置“ON”側，電路選用報警功能 負載電阻<50Ω，短路報警（SC) 負載電阻>10KΩ，開路報警（LB） |
| 報警繼電器輸出特性 |
響應時間：20ms 驅動能力：250VAC/2A，30V DC/2A電阻性負載時 負載類型：電阻性負載 |
| 溫度參數 | 工作溫度：-20℃~+60℃，存儲溫度：-40℃~+80℃ |
| 空氣相對濕度 | 10%~95%RH無凝露 |
| 絕緣強度 |
本安端與非本安端（≥3000VAC/min） 電源與非本安端之間（≥1500VAC/min) |
| 絕緣電阻 | ≥100MΩ（輸入/輸出/電源間） |
| 電磁兼容性 | 符合IEC 61326-1（GB/T 18268），IEC 61326-3-1 |
| 導線要求 | 橫截面≥0.5mm2 ; 絕緣強度≥500V |
| 適用的現場設備 | 本安電磁閥、聲光報警器 |
| 安裝場所 | 安裝在安全區，可與高處于0區, IIC, 20區, IIIC 危險場所的本案儀表連接 |
| 外形尺寸 | 厚12.5mm×寬108mm×高118mm |
| 功能安全認證 | SIL2符合IEC 61508標準 |
| 防爆標準 | GB/T 3836.1-2021 GB/T 3836.4-2021 |
| 防爆標志 | [Exia Ga] IIC [Exia Ga] III C |
| 認證參數（端子3-4之間） | Um=250V AC/DC, Uo=25.2V, Io=170mA, Po=1.07W, Co=0.82uF, Lo=4mH |
| 認證機構 | 國家防爆電氣產品質量檢驗檢測中心CQST |
